Corrosion Under Insulation (CUI): Bahaya Tersembunyi pada Pipa dan Tangki

Corrosion under insulation (CUI) adalah salah satu ancaman paling licik di fasilitas migas. Korosi ini tumbuh di balik insulasi, jadi tidak terlihat dari luar. Akibatnya, pipa atau tangki bisa menipis parah sebelum ada yang menyadarinya. Artikel ini membahas apa itu CUI, penyebabnya, lokasi rawan, tanda-tandanya, cara mendeteksi, dan langkah pencegahannya.

Apa Itu Corrosion Under Insulation (CUI)?

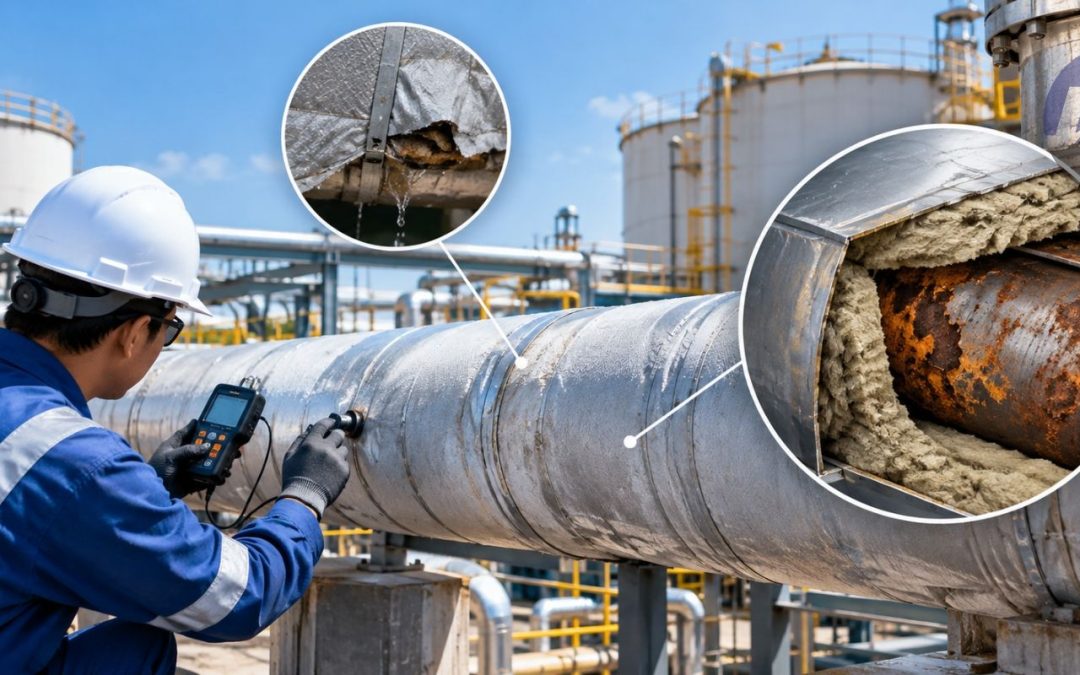

Corrosion under insulation adalah korosi eksternal pada permukaan logam yang tertutup insulasi termal atau insulasi dingin. Dalam bahasa sehari-hari, ini disebut korosi di bawah insulasi. Insulasi seharusnya melindungi peralatan. Namun, ketika air masuk dan terperangkap, insulasi justru menjadi tempat korosi berkembang.

Inilah sebabnya CUI termasuk kerusakan tersembunyi pada pipa dan tangki. Permukaan luar tampak mulus, padahal dinding logam di dalamnya terus menipis.

Penyebab Terjadinya CUI

Pada dasarnya, CUI terjadi karena tiga faktor yang bertemu sekaligus. Berikut penyebab utamanya:

• Air yang terperangkap. Hujan, kebocoran uap, dan kondensasi masuk lewat jacketing yang rusak.
• Suhu operasi yang rawan. Baja karbon paling rentan pada rentang suhu kira-kira 0°C hingga 175°C, saat air masih bisa menguap dan mengembun berulang.
• Kontaminan. Klorida dari udara pesisir atau dari material insulasi mempercepat korosi.
• Sistem pelindung yang gagal. Coating yang menua dan sealant yang retak membuka jalan bagi air.

Selain itu, siklus panas-dingin pada pipa yang beroperasi tidak kontinu mempercepat masuknya air ke dalam insulasi.

Lokasi Rawan CUI pada Pipa dan Tangki

Tidak semua titik memiliki risiko yang sama. Oleh karena itu, inspeksi sebaiknya fokus pada area berikut:

• Penetrasi insulasi, seperti nozzle, penyangga, dan instrumen
• Sambungan jacketing, sudut, dan bagian yang tumpang tindih
• Elbow, tee, dan titik rendah tempat air menggenang
• Dead leg dan pipa dengan aliran rendah
• Bagian bawah tangki dan area dekat dinding tangki berinsulasi
• Pipa yang berada dekat sumber air, seperti cooling tower atau area dengan uap

Pelajari juga inspeksi tangki timbun (storage tank) untuk memahami bagian tangki yang perlu diperiksa secara berkala.

Tanda-Tanda CUI yang Perlu Diwaspadai

Meski tersembunyi, CUI sering meninggalkan petunjuk. Berikut tanda yang bisa diamati tanpa membuka insulasi:

• Jacketing penyok, berkarat, atau sambungannya terbuka
• Noda karat atau rembesan cairan di sekitar sambungan insulasi
• Insulasi tampak basah, menggembung, atau lepas
• Sealant retak dan coating terkelupas di titik penetrasi
• Bau lembap atau perubahan warna pada permukaan insulasi

Jika tanda-tanda ini muncul, segera lakukan pemeriksaan lanjutan. Menunggu hanya akan memperbesar risiko kebocoran.

Metode Pendeteksian CUI

Untuk inspeksi insulasi pipa, tim inspeksi biasanya menggabungkan beberapa metode. Berikut yang paling umum:

1. Inspeksi visual. Pemeriksaan awal pada kondisi jacketing, sealant, dan titik penetrasi.
2. Infrared thermography. Metode ini membantu menemukan area insulasi basah dari perbedaan suhu permukaan.
3. Profile radiography. Hasil gambar memperlihatkan penipisan dinding tanpa membongkar insulasi.
4. Pulsed eddy current (PEC). Metode ini mengukur ketebalan dinding melalui insulasi dan jacketing.
5. Pembukaan insulasi dan pengukuran ketebalan. Setelah titik curiga ditandai, insulasi dibuka sebagian lalu ketebalan diukur dengan ultrasonik.

Untuk langkah terakhir, baca panduan inspeksi piping migas dengan ultrasonic thickness. Selain itu, pelajari dasar-dasar metode NDT (non-destructive testing) agar Anda tahu metode yang tepat untuk setiap kondisi.

Perlu dicatat, tidak ada satu metode yang sempurna. Karena itu, kombinasi metode memberi hasil yang lebih akurat.

Cara Mencegah Corrosion Under Insulation

Pencegahan jauh lebih murah daripada perbaikan. Oleh sebab itu, terapkan langkah berikut:

• Gunakan coating yang tepat pada permukaan logam sebelum insulasi dipasang.
• Jaga jacketing dan sealant agar tetap rapat, terutama di titik penetrasi.
• Pilih material insulasi yang rendah klorida dan tidak menyerap air.
• Rancang drainase agar air tidak menggenang di bawah insulasi.
• Susun jadwal inspeksi berbasis risiko untuk area berinsulasi, sesuai prioritas.
• Perbaiki segera setiap kerusakan jacketing yang ditemukan.

Untuk referensi industri global tentang pengendalian korosi, Anda dapat mengunjungi AMPP, organisasi profesional di bidang proteksi material.

Kesimpulan

Corrosion under insulation adalah bahaya yang tidak terlihat, tetapi dampaknya nyata. Kebocoran, penghentian operasi, dan risiko keselamatan bisa terjadi tanpa peringatan. Dengan memahami penyebab, lokasi rawan, dan metode deteksi, Anda bisa bertindak lebih awal.
